行業(yè)資訊>>
新聞中心>>
- 超硬材料新選擇：RX8UF的特性...
- 《硬核材料 | RX12UF 硬...
- 、應(yīng)用與行業(yè)價值" target="_self">深度解析瑞士伊斯泰克硬質(zhì)合金 R...
- 高溫合金：極端工況下的 “工業(yè)脊...
- ，瑞士伊斯泰克如何定義“工業(yè)之骨”的極致匠心！" target="_self">深耕硬質(zhì)合金84年，瑞士伊斯泰克...！攜創(chuàng)新成果赴約，共探合作新機，與各界伙伴攜手邁向更廣闊的未來！" target="_self">伊斯泰克受邀參加進博會上海對接活...
- 伊斯泰克硬質(zhì)合金在汽車制造領(lǐng)域的...
- ，講得超清楚了!" target="_self">高速鋼和鎢鋼的區(qū)別，講得超清楚了...
- ，伊斯泰克硬質(zhì)合金優(yōu)勢知多少
？" target="_self">春眠不覺曉，伊斯泰克硬質(zhì)合金優(yōu)勢...- 伊斯泰克硬質(zhì)合金：工業(yè)界的“超級...
聯(lián)系我們>>
德州凱獅商貿(mào)有限公司
地址：德州開發(fā)區(qū)大學(xué)東路
市場部經(jīng)理 陳菲：18653466025
E-mail：info@estech.com.cn
網(wǎng)站：www.lingxiaoiot.com
郵編：253000當(dāng)前位置：首頁 > >新聞資訊 >行業(yè)資訊 行業(yè)資訊
針對鈦合金難切削的應(yīng)對措施有哪些?
一
、刀具材料應(yīng)盡可能采用硬質(zhì)合金刀具

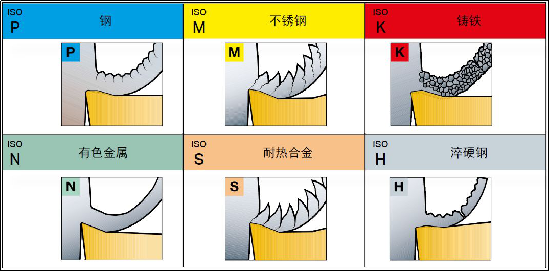

，并應(yīng)選用不含Ti的YG類（ISO的K類）硬質(zhì)合金。如為斷續(xù)切削或有沖擊時，也可采用高速鋼刀具等，或采用細(xì)晶粒和超細(xì)晶粒的硬質(zhì)合金，涂層硬質(zhì)合金半精加工和精加工可分別采用YBG202和YBG102。用金剛石和立方氮化硼刀具切削鈦合金也能取得顯著效果。
二、刀具幾何參數(shù)
刀具前角及主偏角應(yīng)較小
，并須磨出適當(dāng)?shù)牡都鈭A?div id="m50uktp" class="box-center"> 。缓蠼菓?yīng)較大。一般硬質(zhì)合金車刀可取γ0=5°～8°，α0 =10°～15°，λs =-3°～-5°，κr =45°～75°，γε=0.5～1.0mm。另外刀具的前、后粗糙度值應(yīng)小，一般Ra ≤0.2μm。
三
、切削用量選用較低的切削速度、較大的進給量和背吃刀量

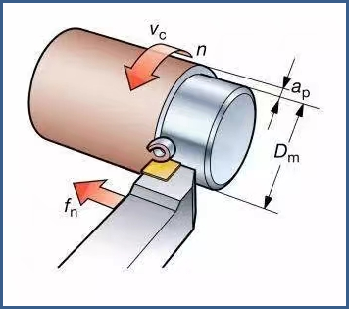

。用硬質(zhì)合金刀具車削時，背吃刀量αp=1～3mm，粗車背吃刀量一定要大于氧化皮深度；進給量 f =0.1～0.3mm/r；切削速度的選擇，則應(yīng)根據(jù)所加工的鈦合金的強度高低及背吃刀量大小來決定，TC4鈦合金的切削速度 Vc=26～60m/min。
四
、冷卻潤滑一般應(yīng)選用極壓乳化液來冷卻，流量應(yīng)充足
。但若對零件的疲勞強大要求較高時，則切削液中不應(yīng)含有硫、氯，此時應(yīng)選用普通乳化液。如使用含氯的切削液，切削過程中在高溫下，將會釋放出氫氣，被鈦吸收，引起氫脆；也可能引起鈦合金高溫應(yīng)力腐蝕開裂。五、工件的裝夾
夾緊力不宜過大
，以免工件變形，必要時可增加輔助支撐來提高裝夾剛性。伊斯泰克硬質(zhì)合金針對鈦合金材料 ，我們的牌號有RX12UF和RX10，RX12UF由于其較高的鈷含量，所以在高進量條件下，適合加高合金鋼、低合金鋼、鑄鐵，和鈦和許多其他材料。也適用于高速銑削加工，也適用于模具制造。RX10特點是硬度高，抗裂強度好，適用于所有類型的銑、鉆車等加工。
本文鏈接：http://www.lingxiaoiot.com/index.php?c=show&id=1417相關(guān)文章- 2023-03-27幾何結(jié)構(gòu)對切削質(zhì)量影響-- 后...
- 2023-02-23幾何結(jié)構(gòu)對切削質(zhì)量影響-- 前...
- 2023-02-21幾何結(jié)構(gòu)對切削質(zhì)量影響-- 前...
- 2023-02-07二次硬化超高強度鋼
- 2023-01-14灰口鑄鐵
- 2023-01-09鑄鐵的石墨化
- ，伊斯泰克硬質(zhì)合金優(yōu)勢知多少
